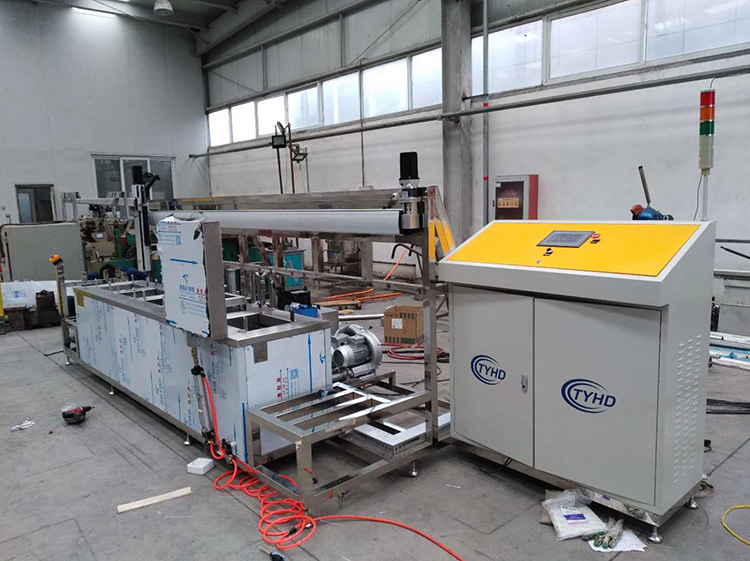

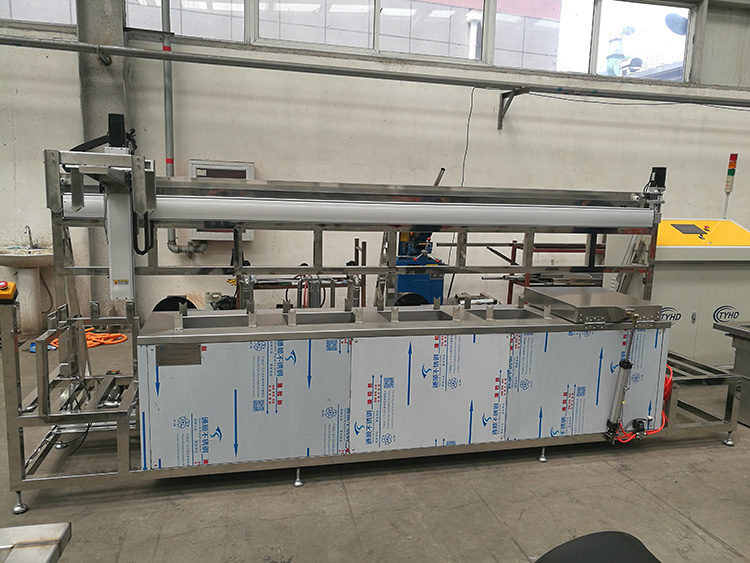

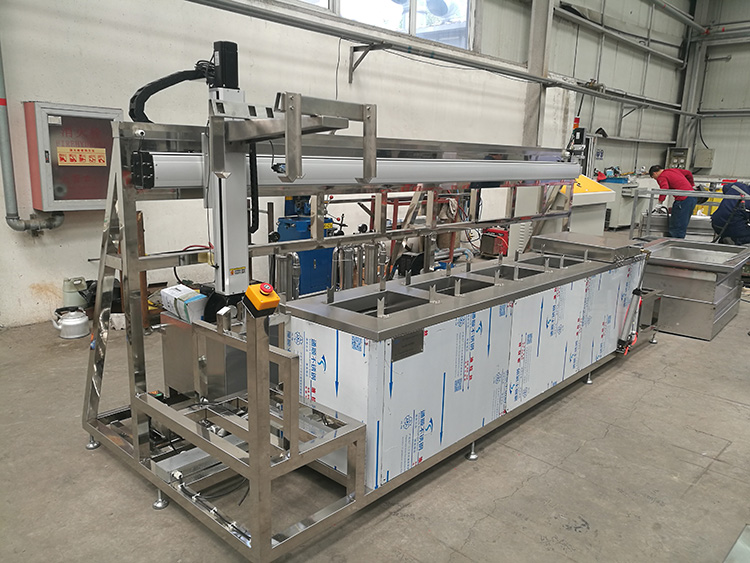

單臂式自動化電池零部件超聲波清洗烘干設備

TYHD-5L12CPH

清洗節拍：

5-10分鐘/籃(可根據需要設定)。

清洗槽內尺寸：

400mm×300mm×400mm，清洗槽布置為下凹式，槽子底部斜底焊接，便于排水和排渣。

設備外型尺寸大約占地面積

：L3600×W1500×H1600(mmm)

工作程序：

設計為自動化單臂式超聲波清洗烘干設備，傳遞工件方式從左進右出工件料筐通過自動單臂傳送系統進行清洗工藝流程。

設備描述：

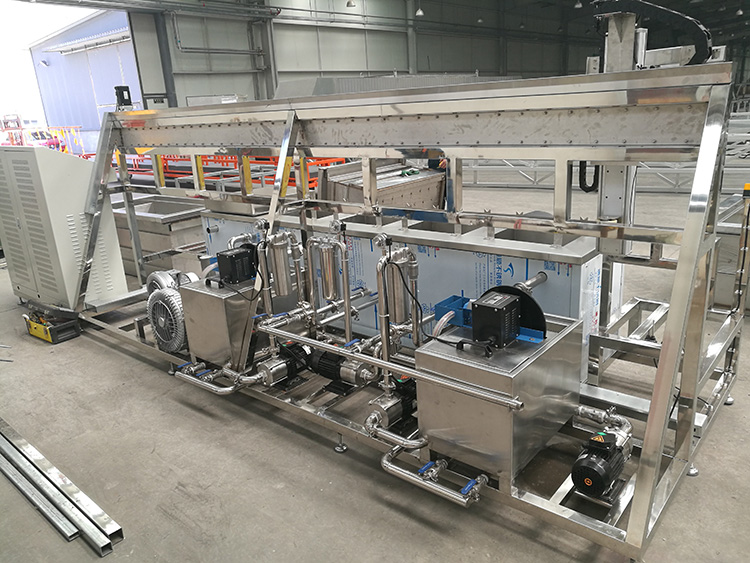

該設備是一臺敞開式自動化單臂式超聲波清洗及熱風烘干組成的一臺連續工作的超聲波清設備，由五個不銹鋼材質制作的超聲波除油清洗槽、液下噴淋漂洗、超聲波清洗、風刀風切、紅外加熱風循環烘干槽。首先由人工將需要清洗的工件放入料筐中放到上料位置，機械手將工件提到超聲波槽中開啟超聲波系統對工件進行表面的落塵等附著物的清洗達到對工件表面的潔凈，完畢后再把超聲波清洗槽中的料筐提出放入到2槽中進行漂洗達到工件表面沒有污物的殘留，精洗完畢后把工件提出清洗槽依次類推，工件在熱風烘干之前對工件進行壓縮空氣吹水完畢后再進入到烘干槽進行工件的烘干，完畢后機械手自動提出料筐完成清洗工作。我公司特設計以下清洗工藝：

進料→

　　處理能力：清洗節拍初定為5-10 分鐘(節拍范圍0～9999秒可自由設定)。

　　清洗槽超聲功率配備：1000W/槽，換能器采用底部布置，共分1組電源驅動,換能器采用臺灣“先寧”壓電陶瓷換能器，1、3槽超聲波清洗槽采用100W/28KHZ,換能器總數為20只。采用螺柱焊接工藝安裝換能器,保證換能器永不脫落的同時延長了換能器的使用壽命.功率分配均勻合理.

　　電源：380V;50HZ;三相五線制

　　電量：整機總功率最大用電量22KW。
